（二）

　　【背景資料】

　　某公司承建城市橋區泵站調蓄工程，其中調蓄池為地下式現澆鋼筋混凝土結構，混凝土強度等級C35,池內平面尺寸為62.0m×17.3m，筏板基礎。場地地下水類型為潛水，埋深6.6m，

　　涉及基坑長63.8m，寬19.1m,深12.6m，圍護結構采用800mm鉆孔灌注樁排樁+2道609mm鋼支撐，樁間掛網噴射C20混凝土，樁頂設置鋼筋混凝土冠梁。基坑圍護樁外側采用厚度700mm止水帷幕，如圖2所示。

　　施工過程中，基坑土方開挖至深度8m處，側壁出現滲漏，并夾帶泥沙；迫于工期壓力，項目部繼續開挖施工；同時安排專人巡視現場，加大地表沉降、樁身水平變形等項目的監測頻率。按照規定，項目部編制了模板支架及混凝土澆筑專項施工方案，擬在基坑單側設置泵車澆筑調蓄池結構混凝土。

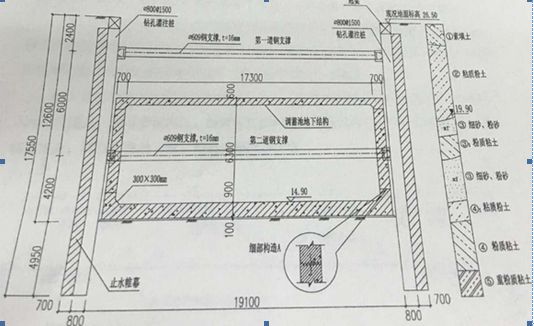

　　圖2調蓄池結構與基坑圍護斷網圖（單位：結構尺寸：mm，高程：m)

　　【問題】

　　1.列式計算池頂模板承受的結構自重分布荷載q（kN/m2），（混凝土容量r=25kN/m3);根據計算結果，判斷模板支架安全專項安全專項施工方案是否需要組織專家論證，說明理由。

　　2.計算止水帷幕在地下水中的高度。

　　3.指出基坑側壁滲漏后，項目部繼續開挖施工存在的風險。

　　4.指出基坑施工過程中風險最大的時段，并簡述穩定坑底應采取的措施。

　　5.寫出圖2中西部構造A的名稱，并說明其留置位置的有關規定和施工要求。

　　6.根據本工程特點，試述調蓄池混凝土澆筑工藝應滿足的技術要求。

　　【參考答案】

　　1、池頂板厚度為600mm，因此模板承受的結構自重Q=25KN/m3×0.6m=15KN/m2。

　　需要組織專家論證。理由：根據相關規定，施工總荷載在15KN/m2及以上時，需要組織專家論證。

　　2、地面標高為26.5m，地下水埋深6.6m，因此地下水位標高為26.5-6.6=19.9m

　　止水帷幕在地下水中高度為19.9-（26.5-17.55）=10.95m或（17.55-6.6=10.95m）

　　因此截水帷幕在地下水中的高度為10.95m

　　3、基坑側壁滲漏繼續開挖的風險：如果滲漏水主要為清水，一般及時封堵不會造成太大的環境問題；而如果滲漏造成大量水土流失則會造成圍護結構背后土體過大沉降，嚴重的會導致圍護結構背后土體失去抗力造成基坑傾覆（教材P260）

　　4、基坑施工過程中風險最大時段是基坑剛開挖完成后還未施做防護措施時，主要的風險是坍塌和淹沒。

　　穩定坑底應采取的措施：加深圍護結構入土深度、坑底土體加固、坑內井點降水等措施，并適時施作底板結構（教材P71）

　　5、構造A：側墻水平施工縫與止水帶(P101)

　　有關規定：

　　施工縫留設位置：墻體水平施工縫應留在高出底板表面不小于300mm的墻體上；施工縫距孔洞邊緣不應小于300mm。

　　施工要求：水平施工縫燒灌混凝土前，應先將其表面浮漿和雜物清除，先鋪凈漿或涂刷界面處理劑、水泥基滲透結晶型防水涂料，再鋪30~50mm厚的1：1水泥砂漿，并應及時澆筑混凝土。鋼筋密集部位和預留孔底部應輔以人工振搗，保證結構密實。

　　止水帶留設位置：端頭模板應安裝填縫板，填縫板與嵌入式止水帶中心縫應和變形縫中心線對正，并用模板固定牢固。

　　施工要求：止水帶不得穿孔或用鐵釘固定目置垂直施工縫時，端頭必須安放模板，設置止水帶。誘導縫、變形縫、止水帶、遇水膨脹止水條的固定和安裝，必須由項目技術員、質檢員驗收。

　　6、(1)優化混凝土配合比：應選用水化熱較低的水泥，充分利用混凝土的中后期強度，盡可能降低水泥用量。嚴格控制集料的級配及其含泥量，選用合適的緩凝劑、堿水劑等外加劑，以改善混凝土的性能。控制好混凝土坍落度，不宜過大，一般在120±20mm即可。

　　(2)澆筑與振搗措施：采取分層澆筑混凝土，利用澆筑面散熱，以大大減少施工中出現裂縫的可能性。還應考慮結構大小、鋼筋疏密、預埋管道和地腳螺栓的留設、混凝土供應情況以及水化熱等因素的影響。

(3)養護措施：大體積混凝土養護的關鍵是保持適宜的溫度和濕度。大體積混凝土的養護，不僅要滿足強度增長的需要，還應通過溫度控制，防止因溫度變形引起混凝土開裂。（教材P225）
