(四)

　　背景資料

　　A公司承保一個10MW光伏發電、變電和輸電工程項目。該項目工期150天，位于北方某草原，光伏板金屬支架采用工廠制作現場安裝，每個光伏發電回路(660VDC，5kw)用二芯電纜接至直流匯流箱，由逆變器轉換成0.4kV三相交流電，通過變電站升至35kv，用架空線路與電網連接。

　　A公司項目部進場后，依據合同、設計要求和工程特點編制了施工進度計劃、施工方案、安全技術措施和綠色施工要點。在10MW光伏發電工程施工進度計劃(見表4)審批時，A公司總工程師指出項目部編制的進度計劃中某二個施工內容的工作時間安排不合理，不符合安全技術措施要求，重點是防止觸電的安全技術措施和草原綠色施工(環境保護)要點。

　　A公司因施工資源等因素的制約，將35kv變電站和35kv架空線路分包B公司和C公司，并要求B公司和C公司依據10MW光伏發電工程的系統送電驗收。依據A公司項目部的進度要求，B公司按計劃完成35kv變電站的安裝調試工作，C公司在9月10日前完成了導線的架設連接(見圖4架空線路)，在開始35kv架空導線測量、試驗時，被A公司項目部要求暫停整改，導線架設連接返工后檢查符合規范要求。光伏發電工程、35kv變電站和35kv架空線路在9月30日前系統發送驗收合格，按合同要求將工程及竣工資料移交給建設單位。

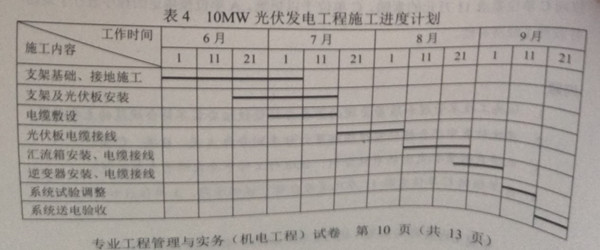

表4，10MW光伏發電工程施工進度計劃

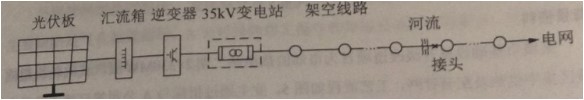

圖4光伏發電、變電和辦理電工程示意圖

　　問題：

　　1.項目部依據進度計劃安排施工時可能受到哪些因素的制約?工程分包的施工進度協調管理有哪些作用?

　　2.項目部應如何調整施工進度計劃(表4)中施工內容的工作時間?為什么說該施工安排容易造成觸電事故?

　　3.說明架空導線(圖4)在測試時被叫停的原因。寫出導線連接的合格要求。

　　4.公司在9月20日前應完成35kv架空線路的哪些測試內容?

　　5.寫出本工程綠色施工中的土壤保護要點。

　　【參考答案】

　　1.項目部依據進度計劃安排施工可能受到如下因素的制約：(1)相關單位，如建設、設計、監理、物資供應，以及交通、通信、供水、供電等政府有關部門的影響，(2)施工過程中需要的工程設備、材料、構配件和施工機具等，不能按計劃運抵施工現場，或是運抵現場檢查時，發現其質量不符合有關標準的要求;(3)建設單位沒有給足工程預付款，拖欠工程進度款，影響承包單位的流動資金。影響承包單位的材料采購，勞務費的支付，影響施工進度，(4)業主對工程提出了新的要求，設計變更或是施工單位要求設計修改，(5)施工過程中遇到氣候、水文、地質及周圍環境等方面的不利因素，(6)各種風險因素的影響;(7)施工單位的自身管理、技術水平以及項目部在現場的組織、協調與管控能力的影響。

　　工程分包的施工進度協調管理的作用是把制約作用轉化成為和諧有序相互創造施工條件，使進度計劃安排銜接合理、緊湊可行，符合總進度計劃要求。

　　2.調整方法為：支架及光伏板的安裝，應該在接地施工完成之后做。

　　因為，接地屬于安全保障措施，要先做，另外光伏板利用太陽能發電，施工時會帶電，容易發生觸電事故。3.被叫停的原因：在河流上方出現了導線接頭，不符合導線連接的要求。

　　導線連接的合格要求：

　　(1)每根導線在每一個檔距內只準有一個接頭，但在跨越公路、河流、鐵路、重要建筑物、電力線和通信線等處，導線和避雷線均不得有接頭。

　　(2)不同材料、不同截面或不同捻回方向的導線連接，只能在桿上跳線內連接。

　　(3)接頭處的機械強度不低于導線自身強度的90%。電阻不超過同長度導線電阻的1.2倍。

　　(4)耐張桿、分支桿等處的跳線連接，可以采用T形線架和并溝為線夾連接。

　　(5)架空線的壓接方法，可分為鉗壓連接、液壓連接和爆壓連接。

　　4.(1)測量絕緣子和線路的絕緣電阻

　　(2)測量35kV以上線路的工頻參數可根據繼電保護、過電壓等專業的要求進行。

　　(3)檢查線路各相兩側的相位應一致。

　　(4)沖擊合閘試驗

　　(5)測量桿塔的接地電阻值，應符合設計的規定。

　　(6)導線接頭測試

　　5.(1)保護地表環境，防止土壤侵蝕、流失。因施工造成的裸土應及時覆蓋。(2)污水處理設施等不發生堵塞、滲漏、溢出等現象。(3)防腐保溫用油漆、絕緣脂和易產生粉塵的材料等應妥善保管，對現場地面造成污染時應及時進行清理。(4)對于有毒有害廢棄物應回收后交有資質的單位處理，不能作為建筑垃圾外運。(5)施工后應恢復施工活動破壞的植被。
