(二)

　　【背景資料】

　　某公司承建一座城市橋梁工程。該橋上部結構為16×20m預應力混凝土空心板，每跨布置空心板30片。

　　進場后，項目部編制了實施性總體施工組織設計，內容包括：

　　(1)根據現場條件和設計圖紙要求，建設空心板預制場。預制臺座采用槽式長線臺座，橫向連續設置8條預制臺座，每條臺座1次可預制空心板4片，預制臺座構造如圖2-1所示。

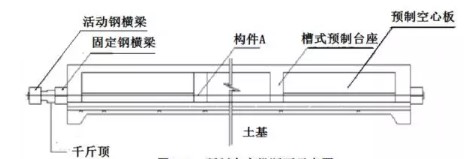

預制臺座縱斷面示意圖

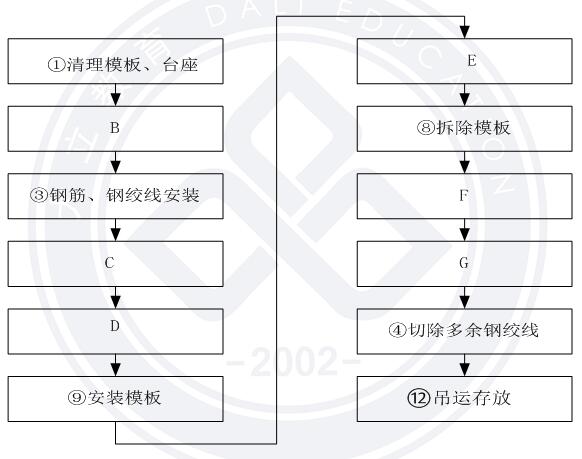

　　(2)將空心板的預制工作分解成①清理模板、臺座,②涂刷隔離劑,③鋼筋、鋼絞線安裝,④切除多余鋼絞線,⑤隔離套管封堵,⑥整體放張,⑦整體張拉,⑧拆除模板,⑨安裝模板,⑩澆筑混凝土,?養護,?吊運存放等12道施工工序,并確定了施工工藝流程如圖2-2所示。(注：①~?為各道施工工序代號)

　　(3)計劃每條預制臺座的生產(周轉)效率平均為10天,即考慮各條臺座在正常流水作業節拍的情況下,每10天每條預制臺座均可生產4片空心板。

　　(4)依據總體進度計劃空心板預制80天后,開始進行吊裝作業,吊裝進度為平均每天吊裝8片空心板。

　　【問題】

　　1.根據圖2-1預制臺座的結構型式,指出該空心板的預應力體系屬于哪種型式?寫出構件A的名稱。

　　2.寫出圖2-2中空心板施工工藝流程框圖中施工工序B、C、D、E、F、G的名稱。(選用背景資料給出的施工工序①~?4的代號或名稱作答)

　　3.列式計算完成空心板預制所需天數。

　　4.空心板預制進度能否滿足吊裝進度的需要?說明原因。

　　【參考答案】

　　1、答：屬于先張法。A是鋼絞線

　　2、B-②刷涂隔離劑;C-⑤隔離套管封堵;D-⑦整體張拉;E-⑩澆筑混凝土;F-?養護;G-⑥整體放張。

　　3、共可以預制30×16＝480片

　　每天能預制80×4＝32片

　　所以共需天數位480/32×10＝150天

　　因此共150天。共5分

　　4、①不滿足吊裝進度。1分

　　②預制剩余天數：150天－80天＝70天 2分

　　吊裝天數：480片/8天/片=60天＜70天 2分

　　因此不滿足。
