(四)

　　【背景資料】

　　某施工單位承建了某雙線五跨變截面預應力混凝土連續剛構梁橋，橋長612m，跨徑布置為81m+3×150m+81m，主橋基礎均采用鉆孔灌注樁，主墩墩身為薄壁單室空心墩，墩身最大高度60m，主橋0號、1號塊采用單箱單室結構，頂板寬12m，翼板寬3m，主橋橋位處河道寬550m，水深0.8-4m，河床主要為砂土和砂礫。

　　施工中發生如下事件：

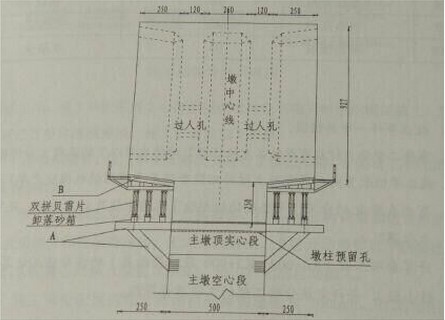

　　事件一：根據本橋的地質、地形和水文情況，施工單位主橋上部結構采用懸臂澆筑施工法，其中0號、1號采用托架法施工，懸臂端托架布置示意圖如下：

　　注：圖中尺寸單位均為cm為單位

　　事件二：項目部編制了該橋懸臂澆筑專項施工方案，主要內容為：工程概況、編制依據、施工計劃、施工工藝技術、施工安全保證措施、勞動力計劃、C和D。專項方案編制完成后，由項目組織審核，項目總部簽字后報監理單位。

　　事件三：0號、1號塊混凝土施工擬采用兩次澆筑方案：

　　第一次澆筑高度5.27M，主要工藝流程為：托架及平臺拼裝→安裝底模及外側模→E→安裝底板、腹板、模隔板鋼筋→安裝豎向預應力管道及預應力筋、埋設預埋件→F→澆筑混凝土→養護;

　　第二次澆筑高度4M，主要工藝流程：G→內側模加高→安裝內支架及頂板、翼板模板→H→安裝縱向預應力管道→安裝橫向預應力管道及預應力筋、埋設各種預埋件→澆筑混凝土→養護。

　　事件四：施工單位采用墩側塔吊運輸小型機具和鋼筋等材料;采用專用電梯運送施工人員;

　　采用拌和站拌合，混凝土罐車運輸，輸送泵泵送混凝土入模澆筑。

　　【問 題】

　　1、寫出圖中A和B的名稱。

　　2、根據本橋結構，施工單位在懸臂施工過程中是否需要采取臨時固結措施?說明理由。

　　3、事件二中C、D的內容是什么?專項施工方案審批流程是否正確?如有錯誤則改正。

　　4、指出事件三中工藝流程E、F、G、H的名稱。

　　5、事件四中施工單位采用的施工機械設備哪些屬于特種設備?特種設備持證要求有哪些?

　　【答案解析】

　　1、參考【參考答案】A-支撐托架(或扇形托架)，B-底模。

　　2、參考【參考答案】不需要采取臨時固結措施。因為連續剛構梁橋的梁與橋墩是剛性連接，是固結在一起的，故不需要臨時固結。

　　3、參考【參考答案】

　　(1)C-計算書，D-相關圖紙。

　　(2)不正確。專項方案編制完成后，施工單位技術部門組織本單位施工技術、安全、質量等部門的專業技術人員進行審核。經審核合格的，由施工技術負責人簽字，并報監理單位由項目總監理工程師審核簽字。

　　4、參考【參考答案】E-預壓及調整底模標高，F-安裝內模板;G-新舊混凝土結合面鑿毛洗凈，H-安裝頂板、翼板鋼筋。

　　5、參考【參考答案】

　　(1)特種設備包括：塔吊、專用電梯、輸送泵。

　　(2)特種設備持證要求：

　?、偬胤N設備使用單位應當在設備投入使用前或者投入使用后30d內到設備所在地市以上的特種設備安全監督管理部門辦理特種設備使用登記。

　?、谔胤N設備停用、注銷、過戶、遷移、重新啟用應到特種設備安全監督部門辦理相關手續。

　?、厶胤N設備作業人員必須持證上崗。作業人員必須與企業辦理聘任手續并到有關部門備案。
